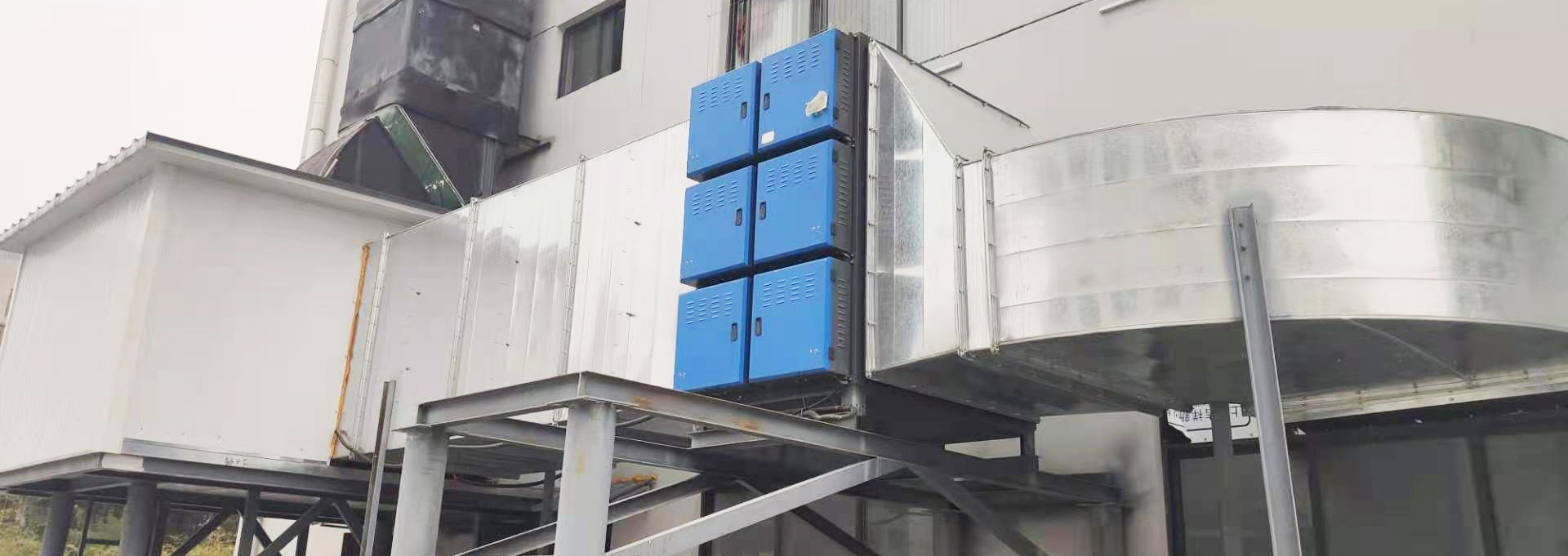

排烟管道解决方案

一、排烟管道系统需求分析

（一）应用场景分类

00001. 工业场景：冶金、化工、涂装等行业高温废气、腐蚀性气体或易燃易爆废气的排放。

00001. 商业场景：酒店、餐厅的油烟排放，商场、写字楼的消防排烟。

00001. 民用场景：家庭厨房油烟、燃气热水器废气排放。

（二）核心设计要求

00001. 安全性：满足防火、防爆、防腐蚀标准，避免废气泄漏引发安全事故。

00001. 高效性：合理规划管道走向，减少阻力，确保废气顺畅排放。

00001. 合规性：符合《建筑设计防火规范》（GB 50016）、《饮食业油烟排放标准》等法规要求。

二、排烟管道选型与材料选择

（一）管道类型

（二）材料规格

00001. 厚度要求：

· 镀锌铁皮管道：直径≤320mm 时，厚度≥0.6mm；直径＞1000mm 时，厚度≥1.0mm；

· 不锈钢管道：根据压力等级选择 0.8 - 2.0mm 厚度。

00001. 防火等级：消防排烟管道需采用不燃材料，满足 A 级防火标准。

三、排烟管道系统设计要点

（一）布局规划

00001. 走向设计：

· 尽量缩短管道长度，减少弯头数量（每增加一个 90° 弯头，阻力增加 30% - 50%）；

· 垂直管道高度≥3m，倾斜角度≥3°，便于冷凝液回流，防止堵塞。

00001. 分支与汇合：分支管道与主管道夹角≤45°，避免形成涡流；汇合处设置导流叶片，优化气流分布。

（二）连接与密封

00001. 连接方式：

· 法兰连接：适用于大管径管道，采用耐高温密封垫片（如石墨垫片、硅橡胶垫片）；

· 承插式连接：适用于小管径管道，连接处涂抹防火密封胶。

00001. 防漏处理：所有接缝处进行满焊或密封处理，安装后进行气密性测试（压力≥150Pa，泄漏率＜0.5%）。

（三）支撑与固定

00001. 支架间距：

· 水平管道：管径≤400mm 时，间距≤3m；管径＞400mm 时，间距≤2m；

· 垂直管道：每隔 2 - 3m 设置固定支架，防止管道下垂。

00001. 抗震设计：地震多发区域，需安装抗震支吊架，确保管道在地震中不脱落。

（四）特殊功能设计

00001. 防火措施：

· 安装防火阀：在穿越防火分区、机房处设置 70℃（通风管道）或 280℃（排烟管道）熔断式防火阀；

· 包裹防火隔热材料：高温排烟管道外覆岩棉或硅酸铝纤维，降低表面温度（≤60℃）。

00001. 防爆设计：输送易燃易爆气体时，管道接地防止静电积累；设置泄爆口，面积按《工业金属管道设计规范》计算。

00001. 防腐蚀处理：输送腐蚀性气体时，管道内壁喷涂防腐涂层（如环氧树脂），或采用内衬防腐材料。

四、排烟管道安装与验收

（一）施工流程

00001. 现场测量与放线，确定管道走向与安装位置；

00001. 管道预制加工（切割、焊接、法兰安装）；

00001. 分段吊装或水平安装，连接各管道组件；

00001. 安装防火阀、风机、排气口等附属设备；

00001. 进行气密性测试、压力测试及防火性能检测。

（二）验收标准

00001. 管道安装位置、坡度、支架间距符合设计要求；

00001. 无漏风、漏烟现象，防火阀动作灵敏；

00001. 排烟量达到设计指标（如餐饮排烟管道风速≥10m/s）；

00001. 提供材料合格证、检测报告等竣工资料。

五、运行维护与管理

（一）日常维护

00001. 定期检查：每月检查管道连接处密封性、防火阀状态、支架稳固性；

00001. 清洁保养：

· 餐饮排烟管道每季度清洗一次，清除油污，防止火灾隐患；

· 工业管道每年检查防腐涂层完整性，及时修补破损处。

00001. 异常处理：发现管道振动、异响或排烟不畅，立即停机检查，排除堵塞或风机故障。

（二）应急管理

00001. 制定火灾、泄漏等应急预案，明确各岗位操作流程；

00001. 配备灭火器、防毒面具等应急物资，定期组织演练。

六、成本与效益分析

（一）成本构成

（二）效益评估

00001. 安全效益：降低火灾、中毒等事故风险，保障人员与财产安全；

00001. 环保效益：确保废气合规排放，减少环境污染；

00001. 经济效益：合理设计减少能耗，延长管道使用寿命，降低长期运营成本。
